Основные особенности
 |
Применяется в нескольких областях обработки -- Прецизионная обработка, прецизионная обработка пресс-форм, прецизионное шлифование Стабильное достижение при обработке «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»; Высокоскоростной прецизионный шпиндель JINGDIAO входит в стандартную комплектацию, крутящий момент достигает 21,5 нм, что может соответствовать требованиям широкого спектра резцов для прецизионной обработки пресс-форм. Например, торцевая фреза большого диаметра используется для чистовой обработки штампов с большой поверхностью; Шпиндель JINGDIAO для прецизионной обработки поставляется по специальному заказу для шлифовки поверхности до зеркального блеска; Шпиндель со сквозной подачей охлаждающей жидкости поставляется по специальному заказу, что подходит для обработки глубоких отверстий и глубоких полостей. Применяется в нескольких областях обработки -- Серийная обработка металлических деталей В стандартную комплектацию входит высокоскоростной прецизионный шпиндель JINGDIAO, с помощью которого можно выполнять такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы; Высокоскоростной прецизионный шпиндель JINGDIAO используется при периферийном фрезеровании и цикловой обработке для обеспечения производительности станочной обработки; Внутристаночная система распыления может устанавливаться для взаимодействия с внутренним шнековым конвейером для удаления стружки в станке для быстрой очистки станка от стружки; Для увеличения цикла очистки от стружки при серийной обработке деталей возможно оснащение скребковым конвейером для удаления стружки, обеспечивающим сбор большого количества стружки на тележку для сбора стружки. |
| Стабильное качество обработки Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке. |  |
Образец заготовки
 |
Импеллер турбонагнетателя Материал: Алюминий 7075 Размер: Φ53,5x25,1 мм Основные особенности: + +Обработка граней 1 раз в 4 мин + +Шероховатость поверхности Ra<0,4 мкм + +Асимметрия менее 0,08 гмм |
| Пластинки для скрепления большеберцовой кости Материал: Титановый сплав TC4 Размер: 240x40x17 мм Основные особенности: + + Общее время обработки 2 часа 45 минуты + + Общий коэффициент съема материала превышает 90% + + Шероховатость поверхности Ra<0,8 мкм |
 |
 |
Деталь прецизионного формования КИ Материал: Сталь M333 (твердость C по методу Роквелла 50) Размер: 300x200x50 мм Основные особенности: + +Непрерывная чистовая обработка в течение 82 часов инструментом PCD R 4 мм + + Шероховатость поверхности Sa<8 нм, Sv<35 нм, волнистость менее 25 нм |
| Испытательный образец формы для изгиба 3D-стекла в горячем состоянии Материал: Сталь MD10 (твердость C по методу Роквелла 78) Размер: 170x115x10 мм Основные особенности: + +Непрерывная чистовая обработка в течение 35 часов инструментом PCD R 3 мм + + Зеркальная обработка супертвердых материалов, без явных следов инструмента, небольшие радужные линии + + Шероховатость поверхности Sa < 10 нм, Sv < 50 нм, волнистость менее 50 нм |
 |
 |
Испытательный образец обработки композиционных материалов Материал: 4Cr13 Размер: 100x100x110 мм Основные особенности: + + Пятикоординатный процесс шлифования + + Однократный зажим для завершения многосторонней обработки + + Внутреннее отверстие и внешний конус, Ra < 0,3 мкм |
Описание-Видео-Отзывы и вопросы
| Тип шпинделя | Шпиндель для прецизионной обработки JD135E-32-HE32/F | Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA | Высокоскоростной прецизионный шпиндель JD150S-20-HA50/C | Шпиндель со сквозной подачей охлаждающей жидкости JD150SC-20-HA50/A |
| 32,000об/мин/HSK-E32 | 24,000об/мин/BT30 | 20,000об/мин/HSK-A50 | ||
| Инструментальный магазин | Зонтичный тип (24 резца) | Цепной тип 1 (37 резцов) | Цепной тип 2 (37 резцов) | |

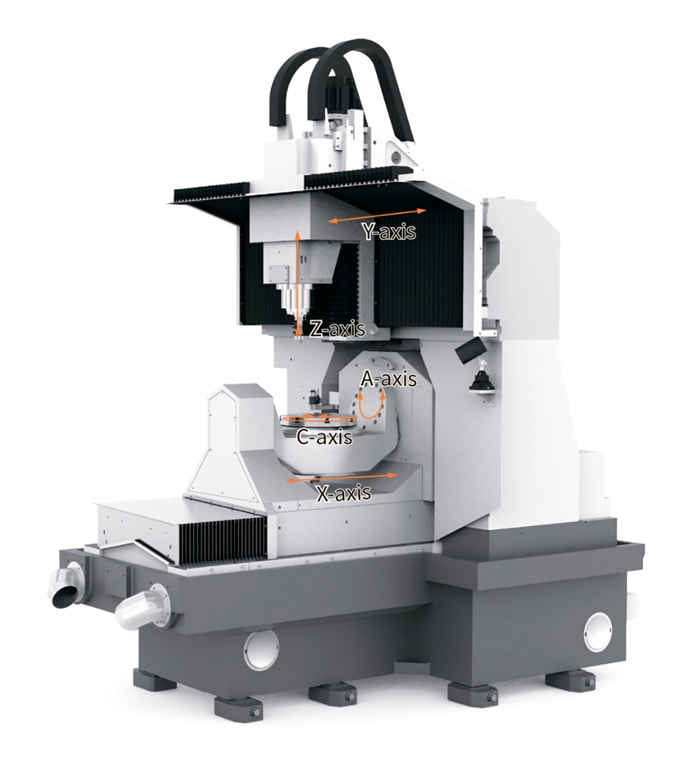

| Перемещение по оси X/Y/Z | 390/510/300 мм |
| Диапазон вращения A/C: | -110°~90°/ 360° |
| Размер рабочего стола: | Ф300 мм |
| Макс. нагрузка: | 100кг |
