Основные особенности
 |
Возможности микрообработки Стабильное выполнение "присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»; Оснащается шпинделем JINGDIAO для прецизионной обработки со скоростью 32000 об/мин; Для соответствия требованиям к охлаждению при микрофрезеровании оснащается MQL компании JINGDIAO. Разнообразная конфигурация для удовлетворения многономенклатурных производственных потребностей Для удовлетворения требований к количеству и типу резцов при обработке продукции применяется инструментальный магазин цепного типа вместимостью 37 и 63 резцов; Высокоскоростной прецизионный шпиндель JINGDIAO обладает высокой режущей способностью и выполняет такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы; Для быстрого удаления стружки можно установить внутреннюю систему распыления и связать с внутренним шнековым конвейером для удаления стружки; Оснащен внешним скребковым конвейером для быстрой утилизации стружки и продления периодичности промывки от отработанной стружки при серийном производстве; Возможная автоматизация устройства позволит выполнять автоматическую загрузку и разгрузку, а также удовлетворять потребности непрерывной обработки в ночную смену. |
| Стабильное качество обработки При 5-координатной прецизионной обработке обеспечение безопасности и надежности 5-координатного технологического процесса конфигурируется SurfMill, программным обеспечением для АСУ; Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке. |  |
Образец заготовки
 |
Пластинки для скрепления локтевой и лучевой костей Материал: TA3G Размер: 56x25x8 мм Основные особенности: + + Экспорт эффективного и безопасного процесса 5-координатной обработки с технологией программирования JINGDIAO DT + +Время цикла составляет 1 час 30 минут + +Шероховатость поверхности Ra<0,8 мкм + + След от инструмента менее 0,01 мм |
| Испытательный образец коленной манжеты Материал: Высокомолекулярный полиэтилен высокой плотности (HMWHDPE) Размер: 56x45x32 мм Основные особенности: + + Функция измерения и компенсации инструмента JINGDIAO может проверять и компенсировать погрешность контура и погрешность диаметра инструментов + + Шероховатость поверхности Ra<0,3 мкм + + Отклонение контура поверхности менее 8 мкм |
 |
 |
Спондилодез Материал: ПЭЭК Размер: 59x52x65 мм Основные особенности: + + Время цикла менее 15 минут + + Шероховатость поверхности Ra<0,6 мкм |
| Испытательный образец зеркальной обработки Материал: Сталь STAVAX (твердость C по методу Роквелла 50) Размер: 75x30x40 мм Основные особенности: + + ЧПУ-обработка без полировки + + Шероховатость поверхности Sa < 5нм + + Непрерывная обработка режущим инструментом R1 мм PCD в течение 14 часов |
 |
 |
Испытательный образец подгонки поверхности произвольной формы Материал: Выпуклая деталь: Сталь DC53(твердость C по методу Роквелла 60) Вогнутая деталь: Сталь S136 (твердость C по методу Роквелла 52) Размер: Выпуклая деталь: 30x30x25 мм Вогнутая деталь: 50x50x25 мм Основные особенности: + + Точность размеров в направлении длины выпуклой и вогнутой детали составляет менее 2 мкм, а точность размеров в направлении контура - менее 5 мкм + + Шероховатость поверхности Ra 0,1 мкм, Rp < 0,4 мкм, зазор прилегания < 5 мкм + + Один комплект может быть легко установлен в четырех направлениях, а несколько комплектов могут быть взаимозаменяемыми |
| Гравирование на яйцах Материал: Сырое яйцо Основные особенности: + + Система контроля JINGDIAO на станке используется для измерения фактической формы каждого яйца и адаптивной корректировки теоретического пути резания на основе погрешности продукта и модели, таким образом достигается обработка по форме |
 |
 |
Форма СИД-лампы Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 100x100x50 мм Основные особенности: + + С помощью системы контроля JINGDIAO на станке можно точно определить оставшийся материал + + Точность размеров: +-0,010 мм + + Шероховатость поверхности Sa < 0,080 мкм |
| Комплект дифференциальной полуосевой шестерни и планетарной шестерни Материал: 38CrMoAl Размер: Φ42.4x16.5/ Φ35.0x10.5 мм Основные особенности: + + Допуск формы зуба в пределах +-5 мкм + + Шероховатость поверхности Ra <0,15 мкм + + Точность передачи может соответствовать требованиям 6 уровня точности по DIN 3965/86 |
 |
Описание-Видео-Отзывы и вопросы
| Тип шпинделя | Шпиндель для прецизионной обработки JD135E-32-HE32/F | Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA | Высокоскоростной прецизионный шпиндель JD150S-20-HA50/C | Шпиндель со сквозной подачей охлаждающей JD150SC-20-HA50/A |
| 32000 об/мин/HSK-E32 | 24000 об/мин/BT-30 | 20000об/мин/HSK-A50 | 20000об/мин/HSK-A50 | |
| Инструментальный магазин | Цепной тип (37/63 резцов) | |||

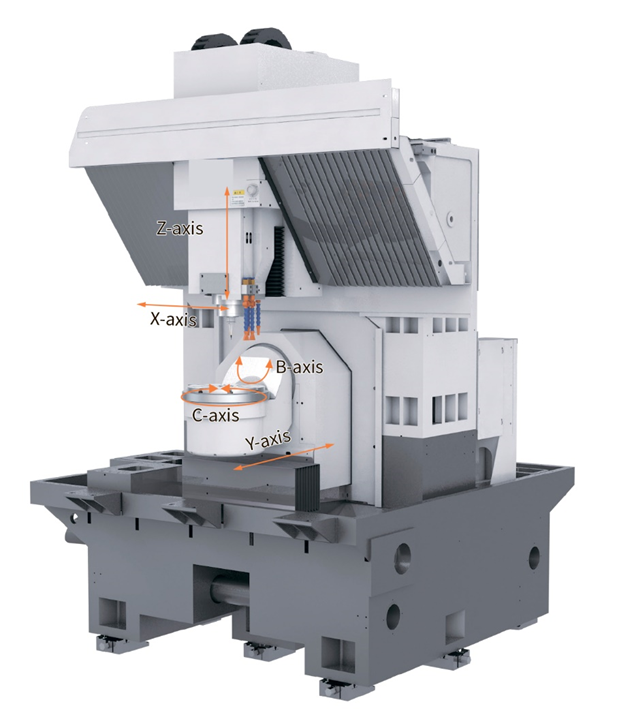

| Перемещение по оси X/Y/Z: | 500/280/300 мм |
| Диапазон вращения B/C: | -120°～90°/360° |
| Размер стола: | Ф260мм |
| Рабочая нагрузка: | 50 кг |
