Основные особенности
 |
Стабильное выполнение обработки в в микронном диапазоне Для обеспечения точности перемещения станка используется полная замкнутая система управления Можно выбрать высокоскоростной прецизионный шпиндель JINGDIAO с максимальной скоростью 32000 об/мин; Может настраиваться с помощью пристаночной системы контроля JINGDIAO, поставляемой по специальному заказу для определения состояния станка, резцов и заготовок при прецизионной обработке. Несколько вариантов конфигурации в соответствии с различными производственными потребностями Для удовлетворения запросов по различным вариантам технологической обработки может оснащаться разнообразными моделями шпинделей JINGDIAO, а инструментальные магазины являются дополнительными; Также он может быть оснащен различными моделями прецизионных поворотных столов, поставляемых по специальному заказу для расширения режима мультикоординатной обработки. |
| Внедрение особенной технологии JINGDIAO для обеспечения качества прецизионной обработки Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке. |
 |
Образец заготовки
 |
Испытательный образец спирального электрода Материал: Красная медь Размер: Φ12,6x60,0 мм Основные особенности: + + Высокоскоростной многоцелевой станок JINGDIAO с цементированным твердосплавным инструментом для обработки зубчатого электрода + + Точность передачи может достигать уровня 0 стандарта JIS |
| Штамповочная матрица для холодной штамповки полуосевой шестерни Материал: Сталь DC53 (твердость C по методу Роквелла 62) Размер: Φ120x50 мм Основные особенности: + + Шероховатость поверхности RA<0,20 мкм + + Точность пресс-формы для зубчатых колес достигает уровня 1 по немецкому стандарту DIN3965 |
 |
 |
Испытательный образец прецизионной подгонки поверхности Материал: Сталь H13 (твердость C по методу Роквелла 50-52) Размер: 300x300x140 мм Основные особенности: + + Использование инструмента с шаровым наконечником для устойчивой и непрерывной обработки в течение более 20 часов + + Легкая обработка 25 групп поверхностей в 4 направлениях + + Монтажный зазор менее 80 мкм |
| Испытательный образец электрода Материал: Красная медь Размер: 88x23x15 мм Основные особенности: + + Размерная погрешность менее 50 мкм + + Шероховатость поверхности Ra<0,10 мкм, поверхность не имеет царапин |
 |
 |
Испытательный образец многоколонной пресс-формы Материал: Сталь S136 (твердость C по методу Роквелла 52) Размер: 270x45x52 мм Основные особенности: + + Размерная погрешность менее 50 мкм + + Допуск формы менее 50 мкм + + Эффект поверхности равномерный, без царапин |
Описание-Видео-Отзывы и вопросы
| Тип шпинделя | Высокоскоростной прецизионный шпиндель JD150S-20-HA50 | Высокоскоростной прецизионный шпиндель JD105S-28-HE32 | Высокоскоростной прецизионный шпиндель JD130E-32-HE32 | Высокоскоростной прецизионный шпиндель JD130S-24-BT30 |
| 20000об/мин/HSK-A50 | 28000об/мин/HSK-E32 | 32000об/мин/HSK-E32 | 24000об/мин/BT30 | |
| Инструментальный магазин | Зонтичный 1 (18 резцов) | Зонтичный 2 (28 резцов) | Зонтичный 3 (24 резцов) | Зонтичный 4 (20 резцов) |

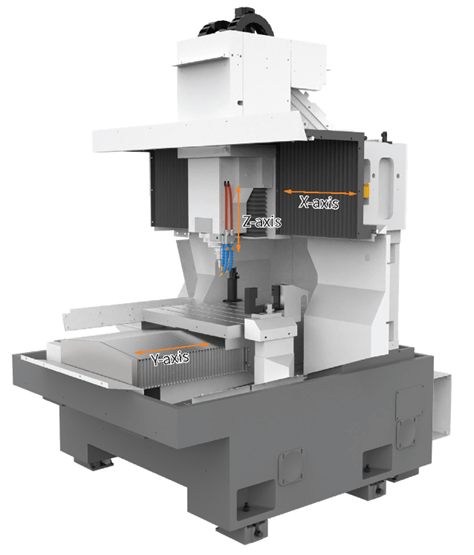

| Перемещение по оси X/Y/Z: | 600/500/300мм |
| Размер рабочего стола: | 650×650мм |
| Макс. нагрузка: | 300кг |
